Bên cạnh sự thống trị của bơm ly tâm trục ngang trong các ứng dụng thông thường, bơm ly tâm trục đứng ngày càng trở nên phổ biến, đặc biệt là trong các hệ thống yêu cầu áp suất cao hoặc nơi không gian lắp đặt bị hạn chế. Với thiết kế trục quay theo phương thẳng đứng, loại bơm này mang lại những lợi ích độc đáo về diện tích và khả năng hoạt động. Bài viết này sẽ khám phá cấu tạo, nguyên lý hoạt động, cũng như những ưu điểm, nhược điểm và các ứng dụng tiêu biểu của bơm ly tâm trục đứng.
Toc
Giới thiệu và Điểm khác biệt cốt lõi
Bơm ly tâm trục đứng vẫn hoạt động dựa trên cùng nguyên lý ly tâm cơ bản như bơm trục ngang, nhưng điểm khác biệt nằm ở hướng bố trí của trục bơm và động cơ. Sự thay đổi về hướng này mang lại những lợi thế đáng kể về mặt không gian và cấu hình hệ thống đường ống.
Bơm Ly Tâm Trục Đứng là gì?

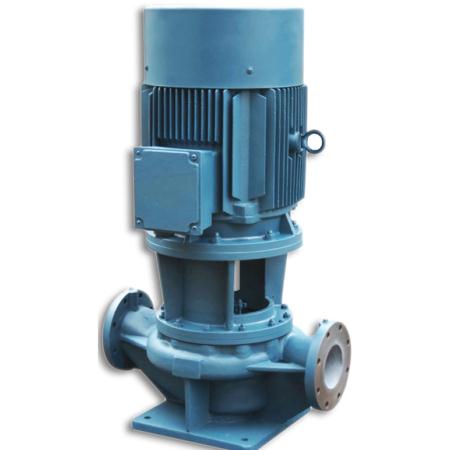

Bơm ly tâm trục đứng là loại máy bơm có trục truyền động và trục động cơ được đặt theo phương thẳng đứng. Động cơ thường được đặt phía trên thân bơm. Thiết kế này cho phép cửa hút và cửa xả của bơm thường nằm trên cùng một đường thẳng (cấu hình in-line), giúp bơm có thể được lắp đặt trực tiếp vào hệ thống đường ống mà không cần thay đổi hướng dòng chảy quá nhiều, giảm thiểu việc sử dụng cút nối và phụ kiện đường ống.
Loại bơm này có thể chỉ có một tầng cánh quạt (single-stage) cho các ứng dụng cột áp trung bình, nhưng rất phổ biến với cấu hình nhiều tầng cánh quạt (multi-stage) xếp chồng lên nhau dọc theo trục, cho phép tạo ra cột áp rất cao.
1. https://tamtho.com.vn/bom-ly-tam-truc-ngang-cau-tao-nguyen-ly-va-ung-dung-cua-ong-vua-cac-loai-bom/
2. https://tamtho.com.vn/bom-chim-gieng-khoan-giai-phap-hieu-qua-cho-viec-khai-thac-nuoc-tu-do-sau/
3. https://tamtho.com.vn/bom-piston-co-che-chuyen-dong-tinh-tien-va-kha-nang-tao-ap-luc-khong-lo/
4. https://tamtho.com.vn/top-10-loai-may-bom-nuoc-pho-bien-va-hieu-qua-nhat-hien-nay/
5. https://tamtho.com.vn/co-che-hoat-dong-cua-may-bom-nuoc-van-nang-cua-ap-suat-va-the-tich/
Tại sao chọn Bơm Trục Đứng thay vì Trục Ngang?
Việc lựa chọn bơm trục đứng thường xuất phát từ những yêu cầu cụ thể mà bơm trục ngang khó đáp ứng tối ưu:
- Tiết kiệm không gian: Đây là lý do chính khiến bơm trục đứng được ưa chuộng. Do động cơ và bơm được xếp chồng lên nhau theo chiều cao thay vì trải dài theo chiều ngang, chúng chiếm diện tích mặt sàn ít hơn đáng kể. Điều này cực kỳ quan trọng trong các không gian hẹp như phòng máy trong tòa nhà cao tầng, tàu thủy, hoặc các khu công nghiệp có mật độ thiết bị cao.
- Lắp đặt in-line: Khả năng lắp đặt trực tiếp vào đường ống giúp đơn giản hóa hệ thống, giảm chi phí phụ kiện, giảm tổn thất áp suất và làm cho việc thiết kế đường ống gọn gàng hơn.
- Khả năng tạo cột áp cao: Đặc biệt với các model nhiều tầng cánh, bơm trục đứng có thể dễ dàng đạt được cột áp rất lớn, phù hợp cho các ứng dụng cần đẩy nước lên độ cao lớn hoặc vượt qua sức cản áp lực cao.
Cấu tạo và Cơ chế hoạt động đặc trưng
Cấu tạo cơ bản của bơm ly tâm trục đứng bao gồm các bộ phận tương tự như bơm trục ngang, nhưng cách bố trí và thiết kế có những điểm khác biệt để phù hợp với phương thẳng đứng và khả năng hoạt động nhiều tầng.
Các bộ phận chính và Cách bố trí theo chiều đứng
- Cánh quạt (Impeller): Tương tự như bơm trục ngang, cánh quạt truyền năng lượng vào nước. Trong bơm trục đứng nhiều tầng, nhiều cánh quạt được gắn nối tiếp trên cùng một trục.
- Vỏ bơm và Bộ phận dẫn hướng (Casing & Diffuser): Mỗi tầng cánh quạt thường có một vỏ bơm hoặc bộ phận dẫn hướng riêng. Các bộ phận này được xếp chồng lên nhau. Vỏ bơm/bộ phận dẫn hướng có nhiệm vụ thu gom nước từ cánh quạt tầng dưới, chuyển hóa động năng thành áp năng và dẫn nước vào mắt cánh quạt của tầng kế tiếp phía trên. Đối với cấu hình in-line, vỏ ngoài cùng của bơm sẽ có cửa hút và cửa xả nằm thẳng hàng.
- Trục bơm (Shaft): Trục được đặt thẳng đứng, truyền chuyển động từ động cơ xuống các cánh quạt. Trong bơm nhiều tầng, trục cần đủ dài và chắc chắn để đỡ trọng lượng và lực tác dụng từ nhiều cánh quạt.
- Phớt làm kín (Shaft Seal) và Bộ phận đỡ trục (Bearings): Chức năng tương tự như ở bơm trục ngang (ngăn rò rỉ và đỡ trục), nhưng vị trí và thiết kế có thể thay đổi để phù hợp với phương thẳng đứng và đôi khi là áp suất cao hơn.

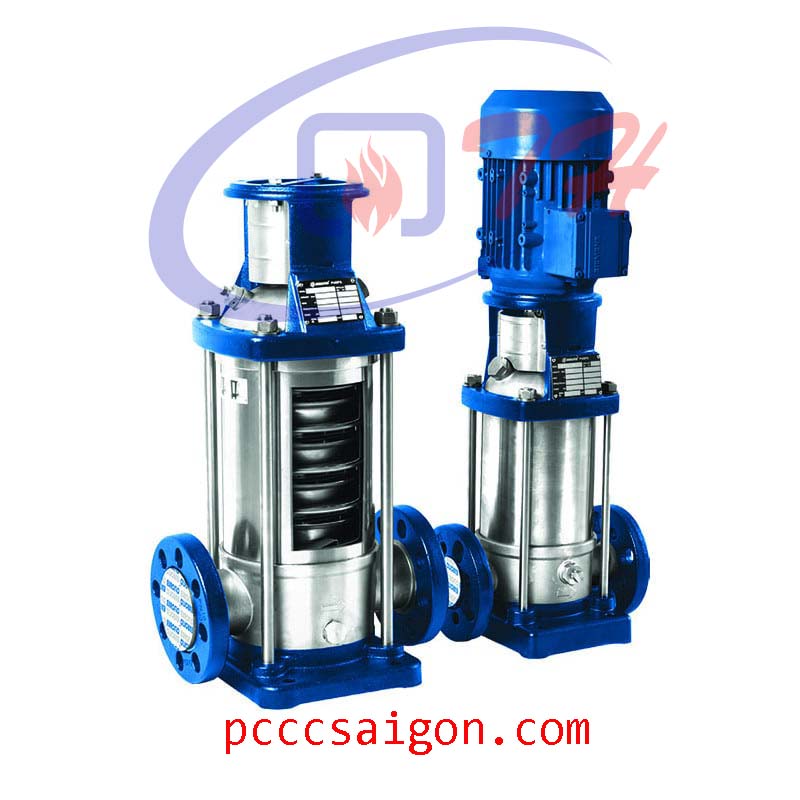

Hoạt động của bơm nhiều tầng cánh (Multi-stage) và Tạo áp suất cao
Cơ chế tạo áp suất cao là điểm mạnh nổi bật của nhiều bơm ly tâm trục đứng. Thay vì chỉ có một cánh quạt, các bơm này sử dụng nhiều tầng cánh quạt xếp liên tiếp trên cùng một trục.
Nước đi vào mắt cánh quạt ở tầng đầu tiên, được gia tốc và đẩy ra vỏ bơm của tầng đó, nơi động năng được chuyển thành áp năng, làm tăng áp suất nước lên một mức nhất định. Nước từ cửa ra của tầng thứ nhất không đi ra ngoài mà được dẫn trực tiếp vào mắt cánh quạt của tầng thứ hai. Quá trình gia tốc và tăng áp suất lại diễn ra ở tầng thứ hai, cộng dồn áp suất đã có từ tầng thứ nhất. Cứ như vậy, nước đi qua từng tầng một, áp suất được cộng dồn sau mỗi tầng. Với tầng cánh, tổng cột áp của bơm sẽ gần bằng tổng cột áp do mỗi tầng tạo ra ().
Cơ chế cộng dồn áp suất này cho phép bơm ly tâm trục đứng nhiều tầng tạo ra áp suất rất cao, phù hợp với các yêu cầu cột áp lớn mà bơm ly tâm trục ngang một tầng khó lòng đạt được.
Ưu điểm, Nhược điểm và Các Ứng dụng tiêu biểu
Thiết kế trục đứng mang lại những lợi ích đáng kể nhưng cũng có những cân nhắc riêng khi lựa chọn và vận hành.
1. https://tamtho.com.vn/bom-ly-tam-truc-ngang-cau-tao-nguyen-ly-va-ung-dung-cua-ong-vua-cac-loai-bom/
3. https://tamtho.com.vn/bom-chim-gieng-khoan-giai-phap-hieu-qua-cho-viec-khai-thac-nuoc-tu-do-sau/
4. https://tamtho.com.vn/bom-piston-co-che-chuyen-dong-tinh-tien-va-kha-nang-tao-ap-luc-khong-lo/
5. https://tamtho.com.vn/bom-tuan-hoan-dam-bao-dong-chay-lien-tuc-trong-cac-he-thong-kin/
Lợi ích chính và Những hạn chế cần cân nhắc
-
Lợi ích chính:
- Tiết kiệm diện tích mặt bằng: Giảm đáng kể không gian lắp đặt.
- Khả năng tạo cột áp cao: Rất hiệu quả cho các hệ thống cần áp lực lớn nhờ cấu hình nhiều tầng.
- Lắp đặt in-line đơn giản hóa đường ống: Giảm chi phí phụ kiện và tổn thất áp suất.
- Động cơ nằm trên cao: Giảm nguy cơ hư hại động cơ do nước rò rỉ từ phớt (so với bơm trục ngang nơi động cơ và phớt ngang hàng).
-
Hạn chế cần cân nhắc:
- Chi phí ban đầu cao hơn: Bơm trục đứng nhiều tầng thường có giá thành cao hơn bơm trục ngang một tầng có cùng lưu lượng.
- Bảo trì phức tạp hơn: Việc tiếp cận các tầng cánh quạt hoặc phớt làm kín có thể khó khăn hơn, đôi khi yêu cầu nhấc động cơ hoặc tháo dỡ theo chiều dọc.
- Vẫn cần mồi nước: Tương tự như bơm ly tâm trục ngang, hầu hết các bơm trục đứng cần được mồi đầy nước trước khi khởi động (trừ các thiết kế tự mồi chuyên biệt, không phổ biến bằng bơm trục ngang tự mồi).
- Nhạy cảm với độ thẳng hàng: Việc lắp đặt cần đảm bảo trục bơm thẳng đứng hoàn toàn để hoạt động hiệu quả và tránh hư hại vòng bi/phớt.
Các lĩnh vực và tình huống sử dụng hiệu quả
Nhờ khả năng tạo áp cao và thiết kế tiết kiệm không gian, bơm ly tâm trục đứng được ứng dụng rộng rãi trong:
- Hệ thống cấp nước cho tòa nhà cao tầng: Bơm tăng áp để đảm bảo áp lực nước ổn định ở các tầng trên cao.
- Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng làm bơm chính hoặc bơm bù áp (jockey pump) để duy trì áp suất trong mạng lưới ống PCCC.
- Hệ thống Boiler Feed: Bơm nước cấp có áp lực cao vào nồi hơi.
- Hệ thống thẩm thấu ngược (Reverse Osmosis – RO): Cung cấp nước có áp lực cao cho màng lọc RO.
- Công nghiệp: Bơm nước cho các quy trình sản xuất cần áp lực cao, hệ thống làm mát, hệ thống tuần hoàn trong các nhà máy có không gian hạn chế.
- Hệ thống tuần hoàn lớn: Bơm nước trong các hệ thống điều hòa không khí lớn, hệ thống sưởi trung tâm.
Tóm lại, bơm ly tâm trục đứng là một lựa chọn ưu việt cho các ứng dụng cần áp lực cao, tiết kiệm không gian và có thể lắp đặt trực tiếp vào đường ống. Dù chi phí và việc bảo trì có thể phức tạp hơn, những lợi ích mà nó mang lại trong các tình huống cụ thể khiến nó trở thành một giải pháp không thể thiếu trong nhiều lĩnh vực kỹ thuật hiện đại.
